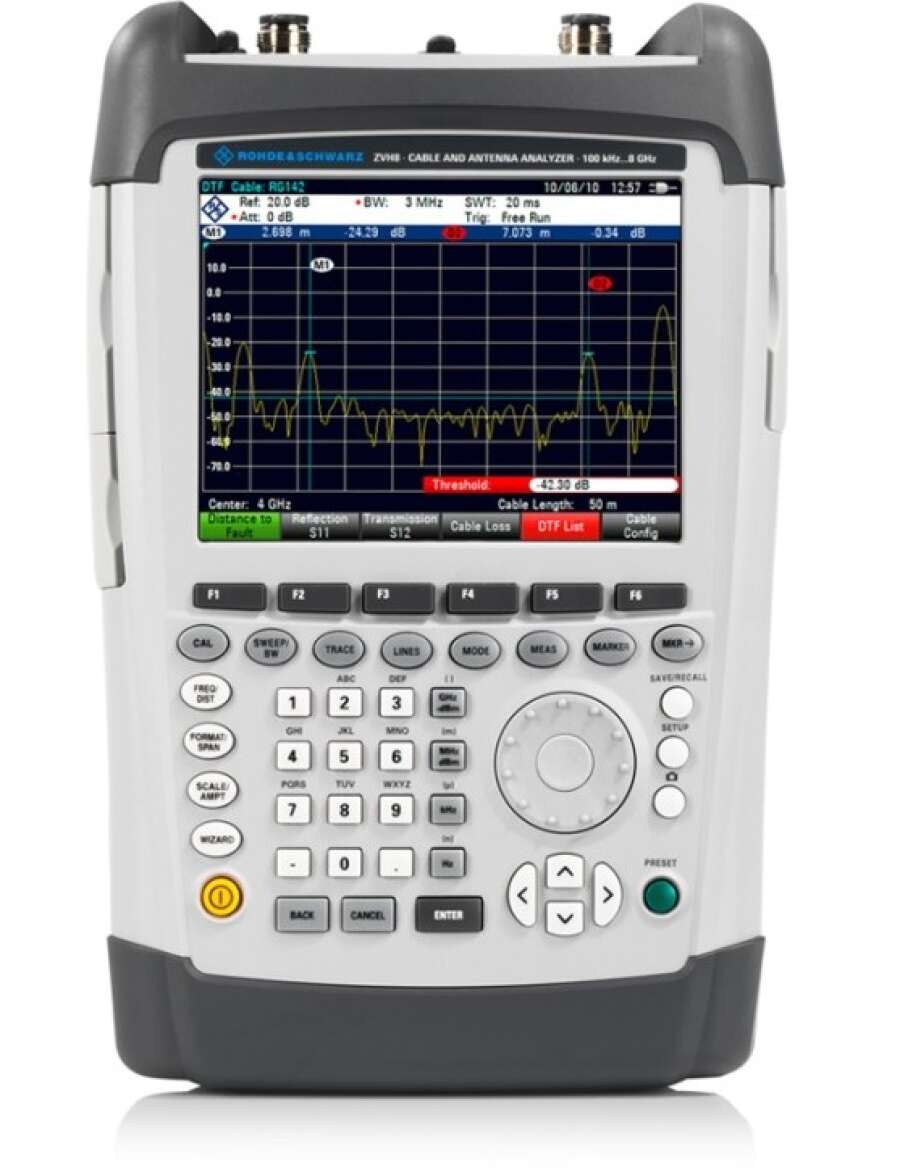

Анализатор кабелей и антенн Rohde & Schwarz ZVH8 представляет собой современное и надёжное измерительное устройство, предназначенное для диагностики и тестирования радиочастотных кабельных и антенных систем. Его возможности охватывают широкий частотный диапазон — от 100 кГц до 8 ГГц, что делает прибор универсальным решением для задач в области связи, радиочастотной инженерии и телекоммуникаций. Записанный в Государственный реестр средств измерений под номером 47070-11, ZVH8 официально признан соответствующим стандартам точности и надёжности, что подтверждает его профессиональный уровень.
Одной из ключевых особенностей устройства является его способность выполнять точные измерения характеристик отражения, определять расстояние до места повреждения кабеля, а также проводить однопортовое измерение потерь. Эти функции реализованы с высокой точностью благодаря динамическому диапазону в 100 дБ и направленности измерений, превышающей 31 дБ, что особенно важно при работе в условиях с высокими требованиями к точности. Выходная мощность на обоих портах может настраиваться в пределах от 0 до –40 дБмВт с шагом в 1 дБ, обеспечивая гибкость при тестировании различных конфигураций систем.
Устройство отличается эргономичностью и простотой эксплуатации. Цветной ЖК-дисплей диагональю 6,5 дюйма с разрешением VGA обеспечивает чёткое и подробное отображение результатов измерений даже при ярком дневном освещении. Благодаря съёмной литий-ионной батарее, обеспечивающей до 4,5 часов автономной работы, анализатор подходит для полевых условий и выездных задач. Дополнительным преимуществом является возможность сохранения измерительных данных на SD-карту или USB-накопитель, что упрощает документирование и последующий анализ.
Таким образом, Rohde & Schwarz ZVH8 сочетает в себе высокую точность, надёжность и мобильность, что делает его незаменимым инструментом для специалистов, работающих с кабельно-антенными системами.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор кабелей и антенн |
|
Номер записи в ГосРеестре СИ
|
47070-11 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
8 |
|
Выходная мощность
|
0 ... -40 дБмВт |
|
Коэффициент направленности
|
> 43 дБ (номинально) |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Гарантия, (мес)
|
1 |
- Анализатор кабелей и антенн Rohde & Schwarz ZVH8 (демонстрационный) - 1 шт.
- Инструкция по началу работы
- ZVH-K1 Анализ спектра
- ZVH-K9 Измеритель мощности (поддержка датчиков мощности)
- ZVH-14 Режим спектрограммы («водопад»)
- ZVH-K19 Измерение канальной мощности
- ZVH-K29 Импульсные измерения с датчиком мощности (необходимы датчики R&S®NRP-Z81/-Z85/-Z86 с адаптером NRP-Z4)
- ZVH-K39 Измерения параметров передачи в режиме кабельного и антенного анализа
- ZVH-K40 Дистанционное управление через LAN или USB-интерфейсы
- ZVH-K42 Векторный анализ цепей
- ZVH-K45 Векторный вольтметр
| Параметр | Значение | ||
| ZVH4 | ZVH8 | ||
| Диапазон частот | От 100 кГц до 3,6 ГГц | От 100 кГц до 8 ГГц | |
| Стандартные измерительные функции | измерение характеристик отражения, измерение расстояния до места повреждения, однопортовое измерение потерь в кабеле | ||
| Выходная мощность (порт 1, порт 2) | От 0 дБмВт до –40 дБмВт (номинально), с шагом 1 дБ | ||
| Максимально допустимый уровень паразитного сигнала | +17 дБмВт (номинально) | ||
| Количество точек | 101, 201, 401, 601, 631, 801, 1001, 1201 | ||
| Измерение расстояния до места повреждения (DTF) | |||
| Режимы отображения | коэффициент отражения (дБ), КСВН | ||
| Разрешение в метрах | 1,58 × коэффициент замедления / полоса обзора | ||
| Диапазон отображения по горизонтали | От 3 м до 1500 м | ||
| Измерение характеристик отражения | |||
| Коэффициент направленности | От 100 кГц до 3 ГГц (номинально) | > 43 дБ (номинально) | > 43 дБ (номинально) |
| От 3 ГГц до 3,6 ГГц | > 37 дБ (номинально) | > 37 дБ (номинально) | |
| От 3,6 ГГц до 6 ГГц | - | > 37 дБ (номинально) | |
| От 6 ГГц до 8 ГГц | - | > 31 дБ (номинально) | |
| Режимы отображения |
|
с11, коэффициент отражения (дБ), КСВН, однопортовые потери в кабеле | |
| векторный анализатор цепей (ZVH-K42) | C11, S22, амплитуда, фаза, амплитуда + фаза, диаграмма Смита, КСВН, коэффициент отражения, мρ, однопортовые потери в кабеле, электрическая длина, групповая задержка | ||
| векторный вольтметр (ZVH-K45) | амплитуда + фаза, диаграмма Смита | ||
| Измерение характеристик передачи (ZVH-K39 или ZVH-K42) | |||
|
Динамический диапазон (S21, S12) |
От 100 кГц до 300 кГц | > 50 дБ (номинально) | > 50 дБ (номинально) |
| От 300 кГц до 2,5 ГГц | > 80 дБ, тип. 100 дБ | > 80 дБ, тип. 100 дБ | |
| От 2,5 ГГц до 3,6 ГГц | > 70 дБ, тип. 90 дБ | > 70 дБ, тип. 90 дБ | |
| От 3,6 ГГц до 6 ГГц | - | > 70 дБ, тип. 90 дБ | |
| От 6 ГГц до 8 ГГц | - | > 50 дБ (номинально) | |
| Режимы отображения | измерение характеристик передачи (ZVH-K39) | C21, амплитуда в дБ (потери, усиление) | |
| векторный анализатор цепей ZVH-K42) | C21, C12, амплитуда (потери, усиление), фаза, амплитуда + фаза, электрическая длина, групповая задержка | ||
| векторный вольтметр (ZVH-K45) | амплитуда + фаза | ||
| Источник напряжения постоянного тока (смещение по постоянному току, порт 1 и порт 2) | |||
| Диапазон напряжения | внутренний источник напряжения | От +12 В до +32 В с шагом 1 В | |
| Максимальная выходная мощность | 4 Вт (батарея), 10 Вт (питание переменного тока) | ||
| Максимальный ток | 500 мА | ||
| Максимальное напряжение | внешний источник напряжения | 50 В | |
| Максимальный ток | 600 мА | ||
| Общие сведения | |||
| Дисплей | Цветной ЖК-дисплей 6,5" с разрешением VGA | ||
| Время работы от аккумулятора | HA-Z204, 4,5 А•ч | до 3 ч | |
| HA-Z206, 6,75 А•ч | до 4,5 ч | ||
| Размеры (Ш × В × Г) | 194 мм × 300 мм × 69 мм (144 мм) 1) | ||
| Масса | <3 кг | ||
